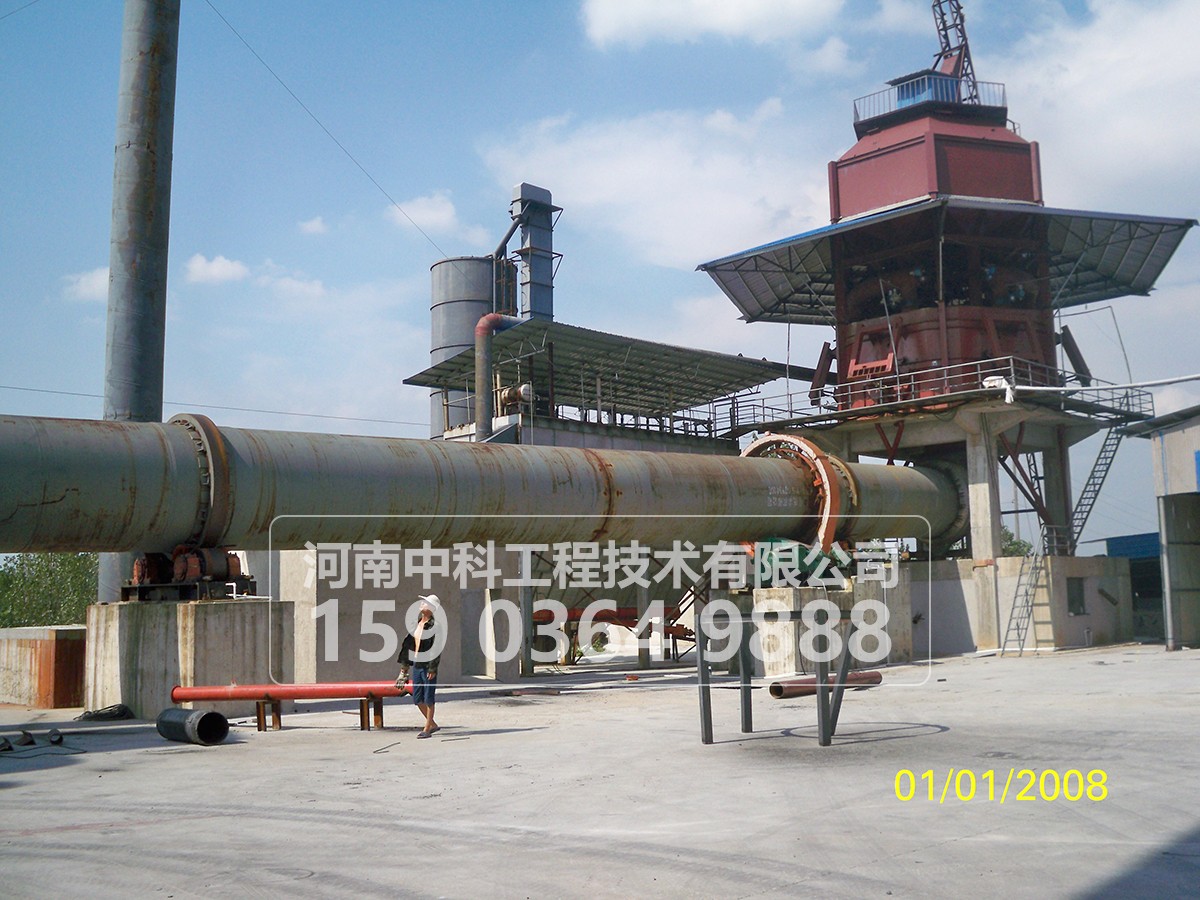

竖式预热器系统主要由六大部分组成。
1、上部供料系统:主要包括上部料仓、下料管,下料方式及结构可以保证在向预热器本体内给料时实现安全密闭,这样外界的冷空气不能进入到预热器内,并且供料可以借助棒条阀实现连续或间断给料。
2、预热器本体:它是保证物料预热到900摄氏度左右的 重要部分,它是由预热室、悬挂装置及耐火砖衬(该项不属于设备设计制造范围)等部分构成。该部分的结构大部分是金属构件,部分材料根据需要选用了耐热钢,耐热钢能在1000~1100摄氏度高温下工作。另外,耐火砖衬结构设计新颖、密封性好,能保证物料在预热器内均匀预热并达到预热温度。
3、推料装置:主要包括推头、框架和连杆等部分,推头采用耐热钢铸造或焊接而成,能承受高温,借助电控和液压系统,各个液压推杆能按自动控制程序实现顺次推料。
4、液压系统:主要包括油箱、油泵、电机、电磁阀、液压油管等,他的主要作用是控制推料装置,完成推料动作。
5、下部加料室:主要包括溜管、加料室主体、加料溜嘴等,它的主要作用是将预热后的物料导入回转窑内煅烧。
6、框架:它主要包括立柱、圈梁等,主要作用是承载预热器的上部结构。
Model | 产量 Capacity (t/d) | 功率 Power (kw) | 推杆个数 Push rod qty (个) | 材料 Materials of pusher |
JR-2-6 | 200 | 18.5 | 6 | 耐热钢refractory steel |
JR-3-8 | 300 | 18.5 | 8 | |
JR-4-8 | 400 | 22 | 8 | |
JR-5-12 | 500 | 25 | 12 | |
JR-6-12 | 600 | 25 | 12 | |
JR-8-18 | 800 | 34 | 18 | |
JR-10-22 | 1000 | 45 | 22 |
